🎯 Trả lời nhanh Điều hoà LG split cần 2 hệ thống dây: dây nguồn 220V (2.5–6mm² tùy công suất, cầu dao riêng 16–20A) và dây tín hiệu 3–4 lõi nối cục lạnh với cục nóng. Sơ đồ đấu dây chính xác nằm trong Installation Manual kèm theo máy hoặc tra trên lg.com/vn theo model number.



📋 TÓM TẮT NHANH (đọc trong 20 giây)

• Tra sơ đồ kỹ thuật theo đúng model trước khi đấu — màu dây có thể khác nhau giữa các lô
• Dây tín hiệu tối thiểu 0.75mm², dây nguồn tối thiểu 2.5mm² cho 12000 BTU
• Không nối đất và đi chung ống dây nguồn và tín hiệu là 2 lỗi nguy hiểm nhất

Tại Sao Đấu Điện Sai Là Nguyên Nhân Hỏng Máy Phổ Biến Nhất?

Lắp đặt điều hoà LG không đúng sơ đồ đấu điện là nguyên nhân hàng đầu dẫn đến máy không chạy, máy chạy nhưng không lạnh, hoặc nghiêm trọng hơn là cháy bo mạch trong ngày đầu lắp đặt.

Mỗi dòng điều hoà LG có sơ đồ đấu dây riêng — số lượng dây tín hiệu, vị trí đầu nối, quy ước màu dây có thể khác nhau giữa các model. Không phải cứ thợ lắp là biết — thợ lành nghề vẫn phải tra sơ đồ kỹ thuật trước khi đấu.

Bài này tổng hợp nguyên tắc đấu điện chung, cách đọc sơ đồ kỹ thuật LG, và những điểm hay bị đấu sai nhất để bạn kiểm tra lại thợ hoặc tự hiểu quy trình lắp đặt.

Cấu Trúc Hệ Thống Dây Điện Điều Hoà LG Và Cách Đọc Sơ Đồ

Điều hoà LG chia sẻ năng lượng và tín hiệu điều khiển giữa cục lạnh và cục nóng thông qua hệ thống dây điện và dây tín hiệu. Hiểu cấu trúc này mới đọc được sơ đồ đấu dây.

Cấu Trúc Hệ Thống Dây Điều Hoà LG Split

Loại dây	Số lõi thường dùng	Chức năng
Dây nguồn AC	2 lõi (N, L) + đất	Cấp điện cho cục lạnh — thường 220V, 10–15A tùy công suất
Dây tín hiệu điều khiển	3–4 lõi tùy model	Kết nối cục lạnh với cục nóng để truyền lệnh điều khiển
Dây gas đi kèm dây điện	Không phải dây điện	Ống đồng dẫn gas lạnh — lắp riêng, không đấu vào hộp điện

Sơ Đồ Đấu Dây Tín Hiệu — Nguyên Tắc Chung Cho Dòng LG 1 Pha

Dây tín hiệu thường có 3–4 lõi. Quy ước màu phổ biến trên điều hoà LG:

• Lõi 1 (thường màu trắng hoặc đen): L1 — dây pha 220V từ cục lạnh sang cục nóng
• Lõi 2 (thường màu xanh lam): N — dây trung tính (neutral)
• Lõi 3 (thường màu đỏ hoặc cam): S — dây tín hiệu điều khiển
• Lõi 4 (nếu có, thường màu vàng/xanh lá): Đất (ground) — nối vỏ kim loại cục nóng

⚠️ CẢNH BÁO: Màu dây có thể khác nhau tùy lô hàng sản xuất và nhà máy — luôn đối chiếu với sơ đồ kỹ thuật kèm theo máy hoặc tra số model trên website LG trước khi đấu.

Theo kỹ thuật viên tại shoplg.vn: lỗi đấu sai dây tín hiệu (đặc biệt đấu lõi S vào N hoặc ngược lại) là nguyên nhân phổ biến nhất khiến điều hoà mới lắp bật lên nhưng cục nóng không chạy.

Tài liệu kỹ thuật và hỗ trợ lắp đặt điều hoà LG tại shoplg.vn.

Cách Tra Sơ Đồ Đấu Dây Đúng Theo Model Máy

Sơ đồ đấu dây chính xác nhất luôn nằm trong tài liệu kỹ thuật kèm theo từng máy cụ thể. Tra theo thứ tự:

• Mở nắp hộp điện trên cục lạnh — nhiều model LG dán sơ đồ đấu dây ngay bên trong nắp hộp điện.
• Tra sổ tay lắp đặt (Installation Manual) kèm theo hộp máy — bản tiếng Anh và tiếng Việt.
• Tra website LG Vietnam (lg.com/vn) → Hỗ trợ → Tải tài liệu → Nhập model number.
• Gọi 0388.896.889 — cung cấp model number là được gửi sơ đồ kỹ thuật miễn phí ngay.

5 Bước Đấu Dây Lắp Đặt Điều Hoà LG Đúng Kỹ Thuật

Quy trình đấu dây lắp đặt điều hoà LG đúng chuẩn theo hướng dẫn của nhà sản xuất — áp dụng cho dòng split wall 1–3HP phổ biến nhất:

Bước 1: Đọc sơ đồ kỹ thuật trước khi mua dây

Tra model number → lấy sơ đồ đấu dây → xác định số lõi cần, tiết diện dây (thường 1.5–4mm² tùy công suất). Đừng mua dây theo kinh nghiệm — mỗi dòng LG có yêu cầu khác nhau.

Bước 2: Đi dây nguồn AC từ cầu dao riêng cho điều hoà

Điều hoà LG cần cầu dao riêng — không dùng chung với ổ cắm tường thông thường. Cầu dao 16A cho máy 9000–12000 BTU, 20A cho 18000–24000 BTU. Dây nguồn đi theo đường riêng, không đi chung với dây tín hiệu trong cùng ống gen.

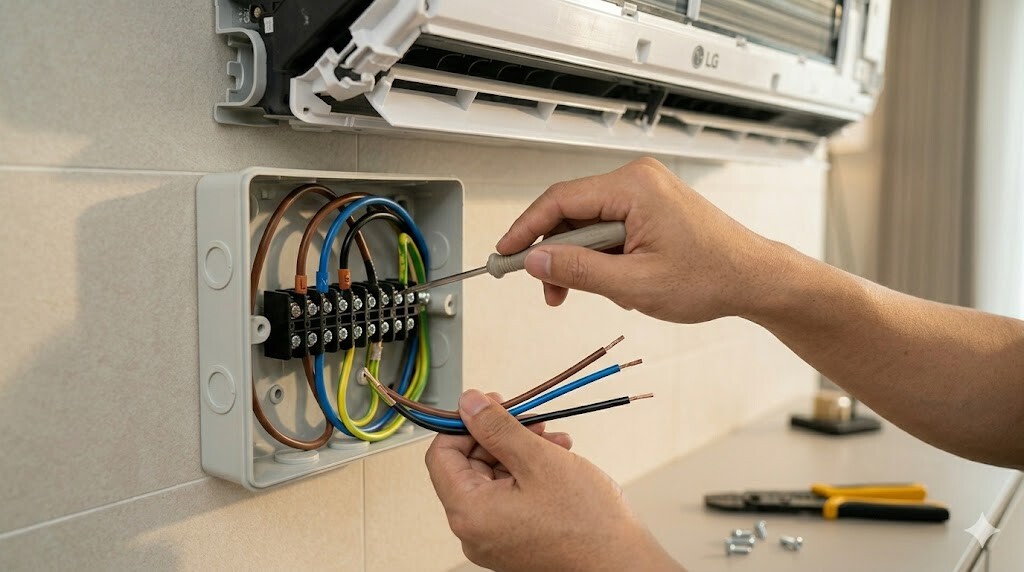

Bước 3: Đấu dây vào hộp điện cục lạnh

Mở nắp hộp điện cục lạnh — thường ở mặt bên phải. Đấu theo sơ đồ: L vào L, N vào N, S vào S, Ground vào vỏ. Vặn ốc siết chặt — dây lỏng là nguyên nhân hàng đầu gây cháy tiếp điểm.

Bước 4: Kéo dây tín hiệu ra cục nóng và đấu theo sơ đồ

Dây tín hiệu đi cùng ống đồng từ cục lạnh ra cục nóng. Đấu đúng lõi vào đúng đầu nối tương ứng trên hộp điện cục nóng. Đầu nối thường ký hiệu bằng số (1, 2, 3) hoặc chữ (L, N, S) — đối chiếu với sơ đồ.

Bước 5: Kiểm tra cách điện và nối đất trước khi bật điện

Dùng đồng hồ đo điện kiểm tra cách điện giữa các lõi dây — không được có thông mạch giữa L và N, L và vỏ. Kiểm tra dây nối đất (màu vàng-xanh lá) đã nối vào vỏ cục nóng chưa. Chỉ bật điện sau khi xác nhận tất cả đấu đúng.

Chi phí dây điện cho một bộ điều hoà 12000 BTU thường khoảng 200–400k tùy khoảng cách lắp đặt. Tiết kiệm vật tư bằng cách dùng dây kém chất lượng hay tiết diện nhỏ hơn quy định là nguy cơ cháy nổ về sau.

4 Mẹo Kỹ Thuật Để Hệ Thống Dây Điện Điều Hoà LG Bền Lâu

Những chi tiết nhỏ nhưng quan trọng mà nhiều thợ hay bỏ qua:

Mẹo 1: Luôn dùng cóc co nhiệt khi nối dây — không dùng băng keo điện thông thường

Đầu nối dây bằng cóc co nhiệt (heat shrink connector) hoặc đầu cốt ép chắc hơn nhiều so với xoắn rồi quấn băng keo. Đặc biệt với điều hoà chạy 24/7, dây bị nới lỏng theo thời gian là nguyên nhân gây cháy điểm tiếp xúc.

Mẹo 2: Đánh dấu đầu dây tín hiệu trước khi tháo máy cũ

Nếu thay máy mới mà dùng lại đường dây cũ — đánh dấu từng lõi trước khi tháo ra. Dán băng keo ghi số hoặc màu vào từng đầu dây. Không nhớ lõi nào vào đầu nào là phải đo lại từ đầu — mất thêm 30–60 phút.

Mẹo 3: Chừa đủ dây thừa trong hộp điện để bảo trì sau này

Khi đi dây vào hộp điện, chừa ít nhất 15–20 cm dây thừa bên trong hộp. Sau vài năm nếu cần sửa chữa hoặc thay thợ, phần dây thừa này giúp đấu lại dễ dàng mà không cần kéo thêm dây mới.

Mẹo 4: Ghi ký hiệu đầu nối bằng bút không xóa lên nhãn hộp điện

Sau khi đấu xong, ghi rõ: “L1=lõi đen, N=lõi xanh, S=lõi đỏ” lên nhãn dán trong hộp điện. Lần sau bảo trì hoặc thay bo mạch, ai cũng đọc được ngay không cần đo lại.

5 Lỗi Đấu Dây Nguy Hiểm Cần Tránh Khi Lắp Điều Hoà LG

Những lỗi kỹ thuật thường gặp khi đấu điện điều hoà LG và hậu quả thực tế:

❌ Sai 1: Đấu ngược L và N trên cục nóng

✅ Đúng: Ngược L-N ở cục nóng làm motor quạt quay ngược chiều, máy nén không khởi động được. Đo lại bằng đồng hồ vạn năng xác định đúng pha trước khi đấu.

❌ Sai 2: Không nối đất cho cục nóng lắp ngoài trời

✅ Đúng: Cục nóng vỏ kim loại, đặt ngoài trời tiếp xúc mưa nắng — không nối đất là nguy cơ giật điện. Bắt buộc nối dây đất (vàng-xanh lá) vào đầu nối Ground trên cục nóng.

❌ Sai 3: Dùng dây tín hiệu tiết diện nhỏ hơn quy định để tiết kiệm tiền

✅ Đúng: Dây tín hiệu quá nhỏ gây sụt áp, tín hiệu điều khiển bị nhiễu, cục nóng không nhận lệnh từ cục lạnh. LG yêu cầu tối thiểu 0.75mm² cho dây tín hiệu, 1.5mm² cho dây nguồn 9000–12000 BTU.

❌ Sai 4: Đi dây nguồn và dây tín hiệu trong cùng một ống gen

✅ Đúng: Dây nguồn 220V tạo trường điện từ gây nhiễu tín hiệu điều khiển khi đi chung ống. Dây nguồn và dây tín hiệu phải đi riêng ống hoặc cách nhau ít nhất 5 cm.

❌ Sai 5: Không bảo vệ đầu dây ngoài trời bằng tép co hoặc silicon

✅ Đúng: Đầu dây lộ ra ngoài trời bị oxy hóa theo thời gian — tiếp xúc kém, mất tín hiệu, sinh nhiệt. Bọc đầu nối bằng tép co chịu nhiệt và silicon chống thấm là tiêu chuẩn của thợ lành nghề.

FAQ — 6 Câu Hỏi Thường Gặp Về Đấu Điện Lắp Đặt Điều Hoà LG

Điều Hoà LG Cần Mấy Lõi Dây Tín Hiệu? Dùng Dây Mấy Lõi?

Hầu hết dòng LG split 1–2HP dùng dây tín hiệu 3 lõi (L, N, S). Dòng Dual Inverter và một số model 2.5–3HP có thể cần 4 lõi (thêm lõi đất riêng). Tra sơ đồ kỹ thuật theo model trước khi mua dây.

Bộ Điều Hoà LG 12000 BTU Cần Dây Nguồn Tiết Diện Bao Nhiêu?

LG khuyến nghị tối thiểu 2.5mm² cho dây nguồn 12000 BTU, 4mm² cho 18000 BTU, 6mm² cho 24000 BTU. Đây là tiết diện tối thiểu — nên dùng một cấp cao hơn để đảm bảo an toàn và giảm sụt áp.

Tải Sơ Đồ Đấu Dây Điều Hoà LG Ở Đâu Miễn Phí?

Website lg.com/vn → Hỗ trợ → Tải xuống tài liệu → Nhập model number → Tải Installation Manual hoặc Service Manual. Hoặc gọi 0388.896.889 cung cấp model, nhận sơ đồ qua Zalo miễn phí trong 15 phút.

Thợ Đấu Dây Sai, Bo Mạch Bị Cháy — Ai Chịu Trách Nhiệm?

Nếu lắp đặt bởi thợ LG chính hãng hoặc đơn vị được ủy quyền, hỏng do lắp đặt sai thì được bảo hành. Nếu thuê thợ ngoài lắp đặt sai kỹ thuật thì phụ kiện hỏng không được bảo hành theo chính sách LG. Nên thuê thợ có kinh nghiệm và yêu cầu ký biên bản bàn giao.

Điều Hoà LG Lắp Xong Bật Lên Cục Nóng Không Chạy — Kiểm Tra Cái Gì Trước?

Kiểm tra theo thứ tự: (1) Dây tín hiệu S có đúng đầu nối không. (2) Nguồn điện cục nóng có đủ không (đo bằng đồng hồ). (3) Cầu dao chuyên dụng cho điều hoà đã bật chưa. (4) Cầu dao bảo vệ cục nóng chưa nhảy không. Giải quyết được 95% trường hợp.

Tự Đấu Dây Điều Hoà LG Có Nguy Hiểm Không? Có Cần Thợ Điện?

Nguy hiểm nếu không có kiến thức điện cơ bản và dụng cụ đo. Điện 220V gây tử vong khi tiếp xúc trực tiếp. Nên thuê thợ có chứng chỉ điện lắp đặt — chi phí 200–500k tùy khu vực. Cần tư vấn thêm hoặc tìm thợ uy tín, gọi 0388.896.889.

📞 Tư vấn miễn phí: 0388.896.889

Kết Luận: Đấu Dây Đúng Từ Đầu Tiết Kiệm Chi Phí Sửa Chữa Về Sau

Đấu điện điều hoà LG đúng kỹ thuật đòi hỏi tra sơ đồ theo đúng model, dùng đúng tiết diện dây, và kiểm tra cách điện trước khi bật điện. Ba sai lầm phổ biến nhất: dây tín hiệu tiết diện nhỏ, không nối đất, và đi dây nguồn chung ống với dây tín hiệu.

Nếu không tự tin về điện, thuê thợ có kinh nghiệm vẫn là lựa chọn an toàn và tiết kiệm về lâu dài — chi phí sửa bo mạch cháy vì đấu dây sai đắt gấp 5–10 lần tiền công lắp đặt ban đầu.
